钢结构设计抽提柱、托架梁和墙框架柱 当前位置:首页 > 新闻中心 > 行业新闻

钢结构设计抽提柱、托架梁和墙框架柱

文章来源:广州华钜建设有限公司人气:发表时间:2020-08-31【

钢结构是一种由钢材料构成的结构,是建筑结构的主要类型之一。结构主要由型钢、钢柱、钢桁架等型钢和钢板组成,采用硅烷化、纯锰磷化、洗涤干燥、镀锌等防锈防锈工艺。焊接、螺栓或铆钉通常用于部件或部件之间。由于其重量轻,结构简单,广泛应用于大型厂房、体育场馆、超高层建筑等领域。那么,在钢结构设计中,钢结构制造商应该如何考虑拉柱、托架梁和墙框架柱呢?

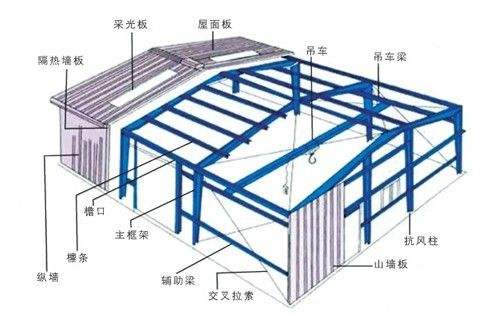

钢结构设计图


钢结构拉杆和支撑梁的设计:

可将托架或托架设置在中柱或侧柱从多跨刚架上局部拆除的地方。当有部分柱拉出时,应设置纵向水平支撑,并在托架或托架的两端各延伸一个开口空间。


除了加强整体刚度外,还有一个非常重要的作用是确保支架或托架的平面外稳定性,但一些设计工程师忽视了这一问题。本世纪初,福建国外有一些工程设计不在托架上设置纵向水平支撑,导致安装阶段坍塌。


此外,在托架或托架的设计中,一些设计工程师只注重承载力的设计,实际上,控制挠度是设计的关键,这不仅影响其支撑的钢斜梁的约束条件,而且由于托架或托架的挠度而可能形成波浪形屋顶,对拉索和屋面板的受力不利。

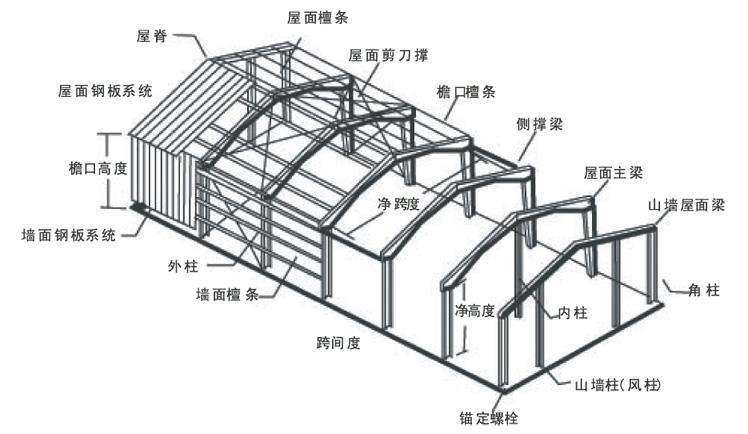

钢结构设计图


对于拉柱后刚架的计算,可以采用以下方法:拉柱处的顶梁支承在托架上,支承梁可视为弹性支承,对于只能进行二维计算的软件,可以用虚拟柱代替支撑梁,虚拟柱的刚度可按B≤1E确定(4为虚柱的截面,An是托架的主要转动惯量)。


在计算钢结构的刚架横向位移时,可将拉柱后的柱距作为混合计算单元,取2倍侧柱的刚度,将顶梁的刚度取为拉柱和非拉柱的两根顶梁之和,直接计算刚架柱顶的侧向位移。

此文关键字:钢结构设计
